Кейс VozniNet. Предварительная проработка конструкции и подготовка технической документации.
В этом проекте мы проработали металлическую подсистему для размещения солнечных панелей на кровле. Связали компоновку оборудования, геометрию каркаса, опоры, соединения и кассеты пригруза. Подготовили восемь листов чертежей и расчётную записку с предварительными проверками, принятыми допущениями и вопросами для следующего этапа.
15 панелей · 9,3 кВт суммарной паспортной мощности модулей · 8 листов чертежей · 3 страницы расчётной записки.
Задача – увязать панели, конструкцию и условия кровли
Для поля из 15 солнечных панелей требовалось проработать опорную конструкцию и оформить взаимосвязанные технические материалы. В схеме нужно было определить расположение направляющих, положение поясов каркаса и опор, размещение пригруза и настила для обслуживания.
Панели имеют размеры 2382 × 1134 мм и паспортную мощность 620 Вт каждая. Эти параметры задают геометрию поля, но для проработки подсистемы также нужны сведения о кровле, допустимых нагрузках, крепеже и условиях эксплуатации.
Что мы сделали
Проработали общую компоновку

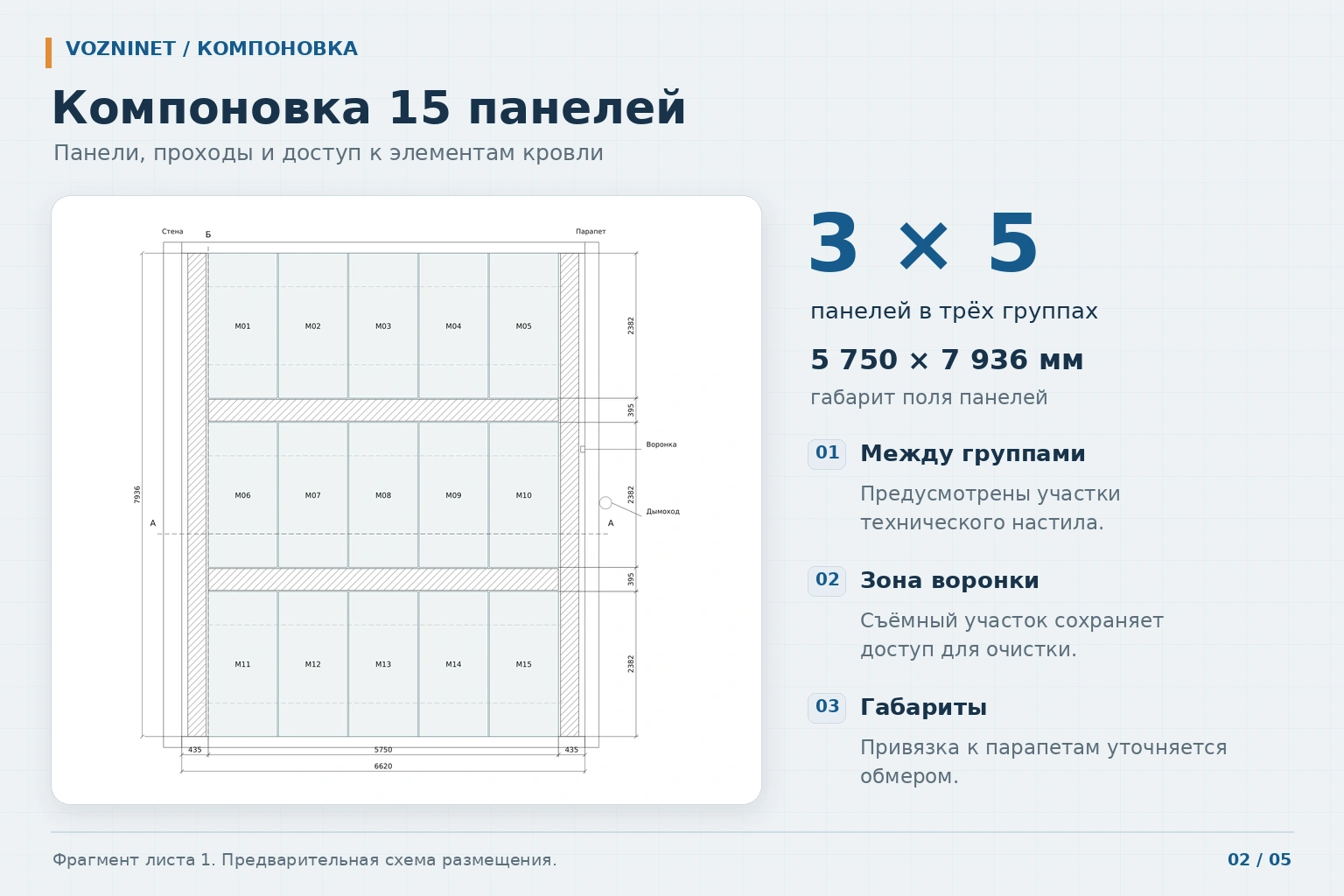

Подготовили план размещения панелей тремя группами по пять модулей. На плане показали направляющие, зазоры, участки технического настила и положение элементов кровли, влияющих на размещение конструкции.
Для зоны водоприёмной воронки предусмотрели съёмный участок настила и доступ для очистки. Настил получил собственную схему опирания. Так вопросы обслуживания вошли в документацию уже при проработке компоновки.
Связали геометрию каркаса и опор
Разработали схемы верхнего и нижнего поясов, опор и диагональных связей. Подготовили разрезы с высотными отметками, положением панелей и кассет пригруза.
Схему высот увязали с принятым на предварительном этапе уклоном кровли. В документах обозначили необходимость уточнить отметки по нивелировке и привязать опоры к несущим элементам кровли.
Детализировали соединения и кассеты пригруза

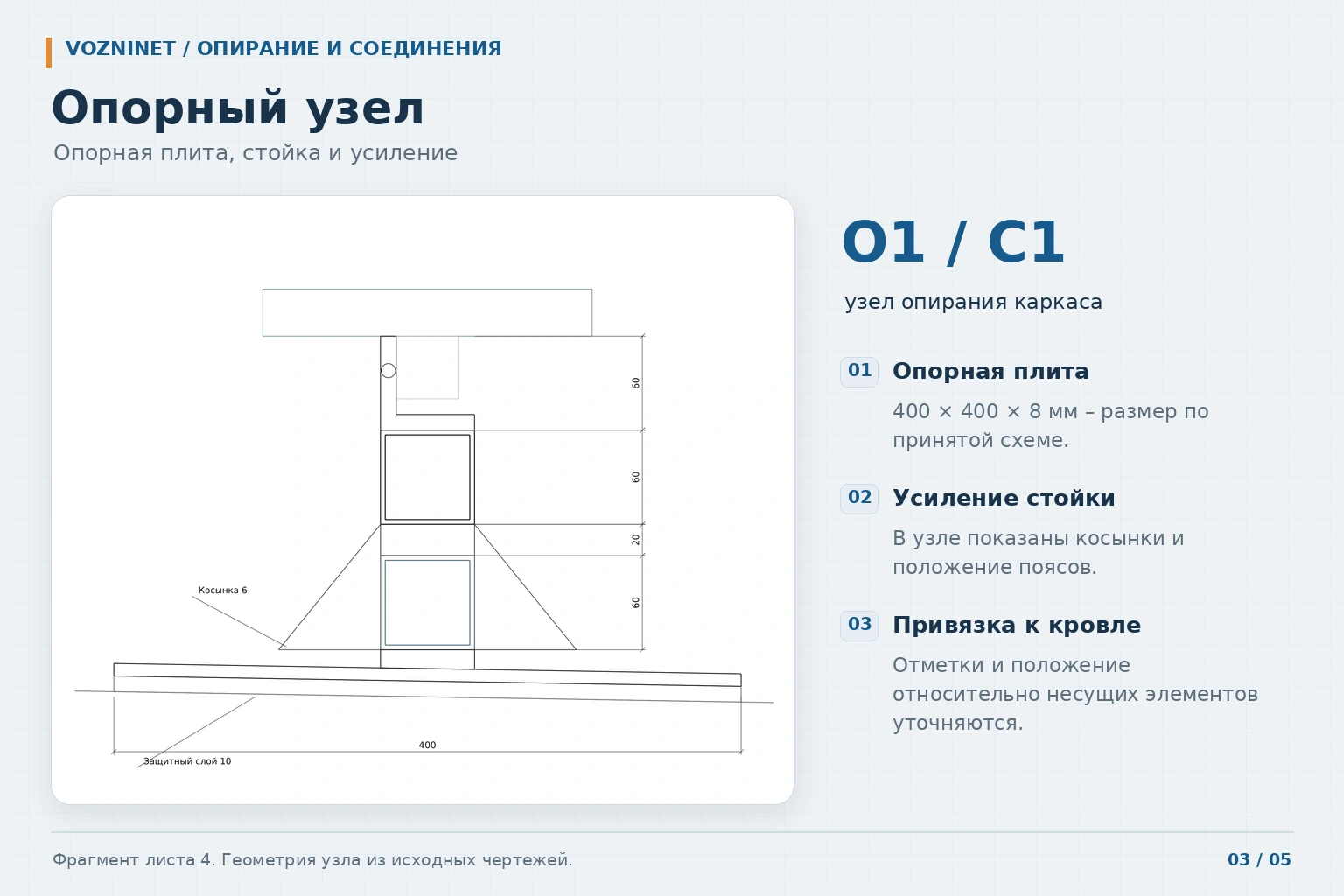

Показали опорные плиты, усиление стоек, крепление направляющих, стыки поясов и диагональные связи. Для узлов задали геометрию деталей, отверстия, крепёж и пояснения по соединениям.
Отдельно проработали кассеты пригруза. В чертежах представлены их компоновка, опорные лапы, крепления и прижимные элементы. Кассеты предусмотрены одного основного размера с обозначением различий в отдельных узлах.
Выполнили предварительные проверки

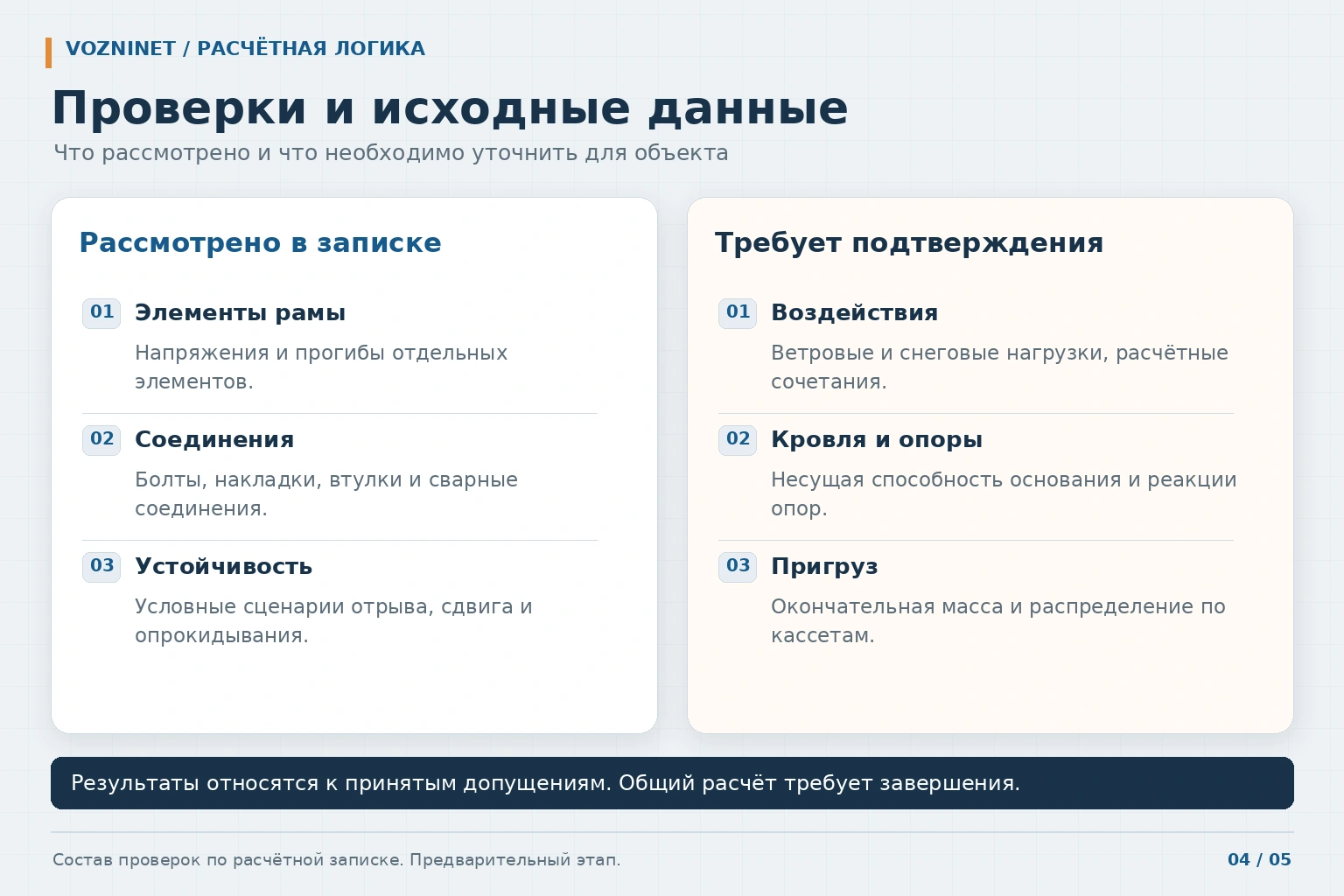

В расчётной записке рассмотрели отдельные элементы рамы, консоли, опоры и соединения. Зафиксировали принятые нагрузки, характеристики материалов и расчётные схемы. Для отдельных элементов проверили напряжения и прогиб.
Также рассмотрели условия отрыва, сдвига и опрокидывания конструкции при условных сценариях ветрового воздействия. Эти проверки показали, какие параметры определяют дальнейшее решение по пригрузу и какие данные необходимо уточнить.
Подготовили ведомости и перечень уточнений
Собрали ведомость элементов и заготовок с обозначениями, размерами и количеством. Составили перечень данных и согласований для следующего этапа. Он охватывает геометрию кровли, направляющие и крепёж, воздействия на конструкцию, реакции опор и проверку кровельного основания.
Какие вопросы обнаружили при проработке
Привязка габаритов требовала уточнения
Длина поля панелей в схеме составляет 7936 мм. Если исходный размер 7940 мм относится к расстоянию между парапетами, на суммарные торцевые зазоры остаётся 4 мм. Мы отметили эту неоднозначность в документации и указали необходимость уточнить размер обмером.
Это конкретный вопрос, который нужно разрешить до окончательной фиксации компоновки.
Шаг направляющих выделили в отдельное согласование
В предварительной схеме предложен шаг направляющих 1282 мм вместо исходных 1580 мм. Изменение отмечено как требующее согласования до изготовления. Подбор профиля направляющей и креплений также связан с данными выбранного поставщика.
Так предложенное решение и условия его принятия остаются видимыми для всех участников дальнейшей работы.
Вместимость кассет и требуемый пригруз разделили
Предусмотренные кассеты вмещают до 3,6 т пригруза. При этом предварительные условные сценарии в расчётной записке показывают случаи, когда такой вместимости недостаточно.
Поэтому окончательную массу и распределение пригруза необходимо назначить после уточнения ветровых воздействий, расчётных сочетаний, устойчивости конструкции и реакций опор. Самой вместимости кассет для принятия этого решения недостаточно.
Результат предварительного этапа
Подготовлен комплект из восьми листов чертежей и трёх страниц расчётной записки.

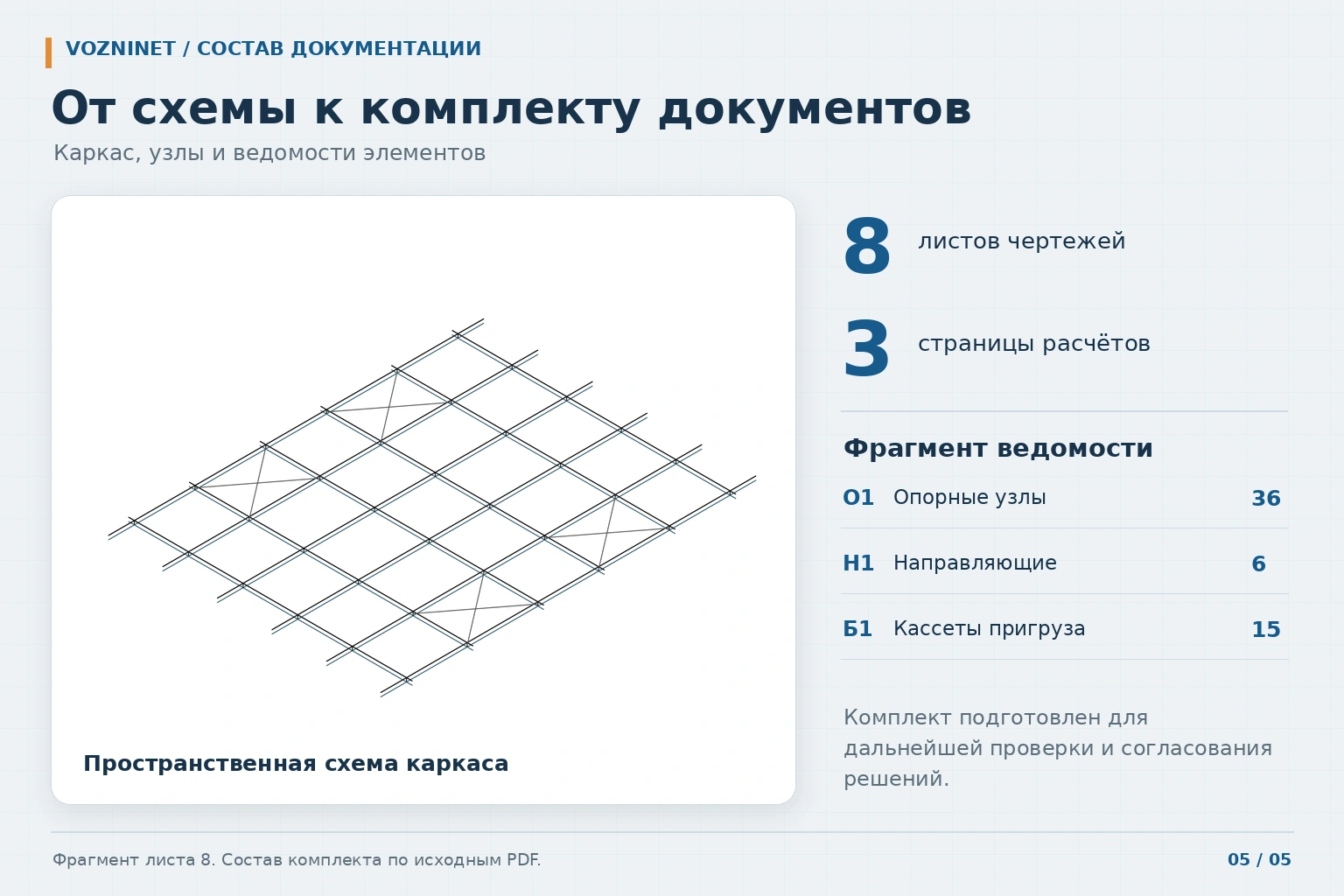

В чертежи вошли общий план, схемы поясов и опор, разрезы, основные соединения, кассета пригруза, технический настил, пространственная схема каркаса и ведомость элементов.
Расчётная записка содержит исходные предпосылки, предварительные проверки отдельных элементов и соединений, условные проверки устойчивости, оценку массы и перечень необходимых уточнений.
Результат этого этапа – оформленная схема конструкции с детализацией и обозначенными условиями дальнейшей работы. Перед выдачей документации в изготовление и монтаж предстоит завершить общий расчёт, подтвердить воздействия, проверить кровлю и окончательно определить пригруз.
Чертежи подсистемы
Расчётная записка
Чем такой подход полезен заказчику
Заказчик получает материал для предметного обсуждения конструкции, состава деталей и дальнейших проверок.
- Можно рассмотреть компоновку, опирание и соединения на связанных между собой схемах.
- Можно обсуждать состав элементов и объём изготовления по ведомостям и деталировке.
- Видно, какие параметры приняты предварительно и какие решения зависят от уточнения исходных данных.
- Вопросы по габаритам, крепежу, пригрузу и кровле выделены до перехода к изготовлению.
- Следующий этап имеет конкретный перечень проверок и согласований.
Практическая ценность такого комплекта – в переходе от общей идеи конструкции к документам, по которым можно обсуждать решения, проверять исходные предпосылки и планировать дальнейшую работу.
